蒸汽流量積算儀的參數設置

2021.11.01

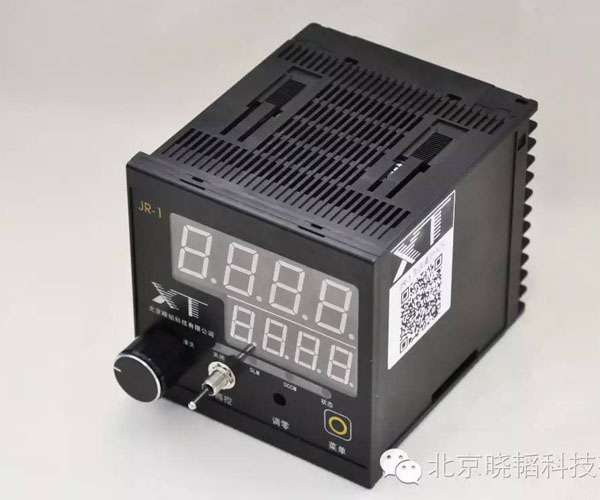

智能流量積算儀能對來自流量傳感器(例如渦街流量傳感器)、差壓式流量計及溫度、壓力補償信號進行處理，得到瞬時流量值和累計流量值。它適用于各種蒸汽、液體、一般氣體的測量。但依據JJG1003-2005《流量積算儀》檢定規程，檢定人員在實際的檢定校準工作中發現參數設置中存在幾點問題，下面僅以測量飽和蒸汽為例來說明這個問題。

1、大氣壓力的設置智能流量積算儀生產廠家在出廠檢定時，由于對儀表終用戶使用地點不明確，通常是按標準大氣壓101.325kPa設置為工作點大氣壓力，而使用地點的大氣壓力往往各不相同，例如，大連地區年平均大氣壓力為100.5kPa,而呼和浩特的年平均大氣壓力為89.62kPa,如果不將標準大氣壓力改為使用地點的年平均大氣壓，就會(huì )因此而引入少許誤差。

2、分辨力的設置壓力、瞬時流量應有合理的分辨力，例如，壓力變送器測量范圍為01.6MPa,準確度等級為0.5級，那么其允許誤差為0.008MPa,其分辨力應設計為0.001MPa比較合理，而有的積算儀則設為0.01MPa,其分辨力太低，不能真實地反映其測量結果，對密度的查表及終流量的計算都會(huì )有影響，而如果采取0.0001MPa,則分辨力太高，會(huì )出現末位數字不停地翻動現象，致使無法讀數。同樣，瞬時流量顯示也應有足夠的分辨力，如一臺智能流量積算儀，其測量范圍為02000kg/h,其分辨力設置為0.1kg/h比較合理，設置得太低影響準確度，太高致使無法讀數。
