流量積算儀如何進行標定

2021.11.08

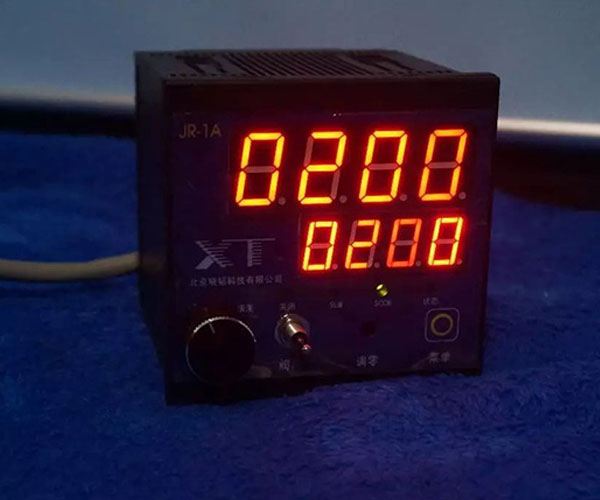

1、功能描述  流量積算儀應用物理探針夾緊端子，當采用AC220V供電時，通過L和N給積算儀供電。此時，24V電源可以測試到24V直流電壓。當直流電源DC24供電時，交流端子L、N和PE處于NC閑置狀態。 將控制器OCS的485端子連接積算儀的48端子和485B端子，積算儀的直流電流4mA～20mA輸出AO+端子和AO-端子，與OCS的AI功能連接。OCS通過設置積算儀的電流輸出模式寄存器，令流量積算儀分別輸出固定的4mA和20mA電流，OCS分別記錄下對應的4mA電流值和20mA電流值，再通過Modbus-RTU協議將電流值回寫至流量積算儀。由于積算儀電流輸出通道是線性PWM輸出，4mA和20mA兩個點的電流值即可實現直流4mA～20mA的整個量程標定。標定之后，OCS控制器置流量積算儀電流輸出寄存器至固定電流輸出模式，分別令積算儀AO輸出4mA、8mA、12mA、16mA和20mA，并記錄OCS控制器AI所采集到的電流值。

2、繼電器和頻率標定  流量積算儀為了方便現場流量、溫度、壓力的閾值告警，多具備繼電器控制輸出功能，繼電器R1和繼電器R2，針對繼電器的吸合測試，可以將直流DC24V連接繼電器的一端，另一端連接OCS的DI輸入端子，OCS通過485串口發送Modbus-RTU協議置繼電器R1和繼電器R2的標志位，檢測OCS的DI狀態。繼電器斷開時，DI應檢測到低電平；繼電器吸合時，DI應檢測到高電平。這樣可以實現流量積算儀的繼電器DO測試功能。
