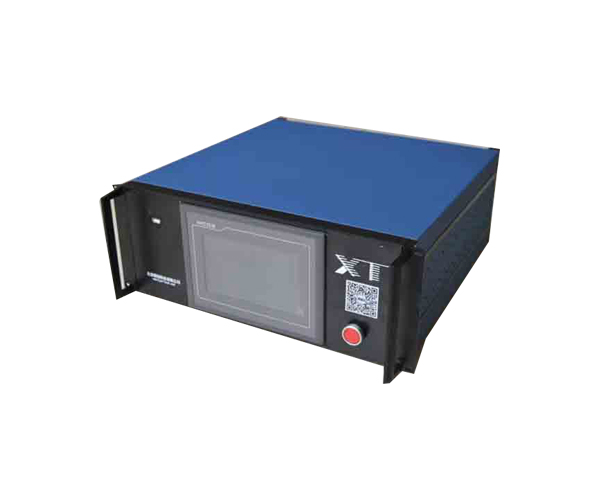

動態稀釋配氣儀的原理

2022.06.22

動態稀釋配氣儀采用質量流量控制器控制鋼瓶氣與零氣輸出不同比例的流量，從而得到準確的預先設定的混合氣體流量和濃度。采用氣體流量計以測量體積流量為基礎。體積流量是由流量計內部的截流裝置兩端的差壓所決定的，我們所使用的這種截流裝置稱為層流部件。

被測氣體在通過整個層流部件時被強制分流為相互平行的流層；因此我們設備的運行方式都有層流部件所決定。動態稀釋配氣儀與其他流量測量設備不同的是，層流流量計上壓降和流量是成線性關系，其原理都有如下等式：  Q=(P1-P2) πr4/8ηL  （Q=體積流量，P1=入口靜壓，P2=出口靜壓，r=層流元件半徑，η=流體黏度，L=層流元件長度）  根據π，r和L是恒量；方程1可以重新寫為：  Q＝K（ΔP/η）

這里K由于幾何因素而是常量，方程2表示體積流量Q，差壓ΔP和粘度是一般形式氣體粘度：  為了得到的體積流量，必須選擇被測氣體類型。這是很重要的，因為設備是按照被測氣體在測量溫度時候的粘度來計算出流量的。如果所選的氣體不是實際測量的氣體，在計算流量時候就會(huì )使用錯誤的粘度值，從而輸出不正確的結果，錯誤值正比于兩種氣體的粘度差。
