316L電磁截止閥新品上市

2019.12.03

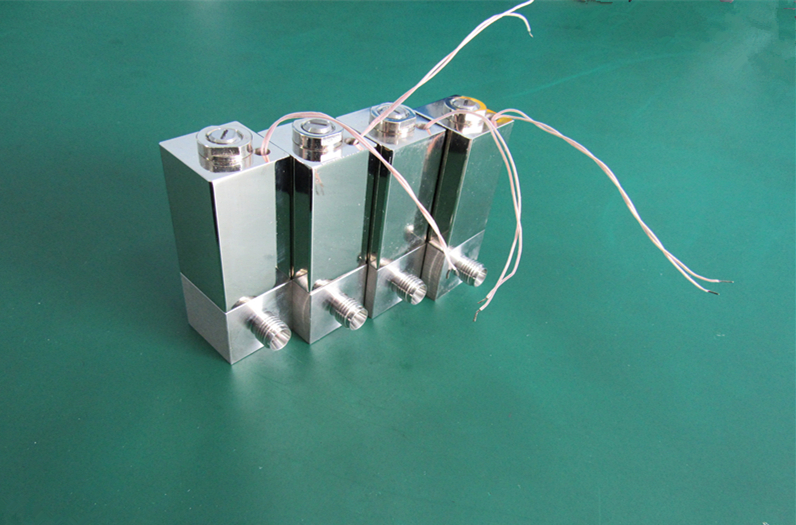

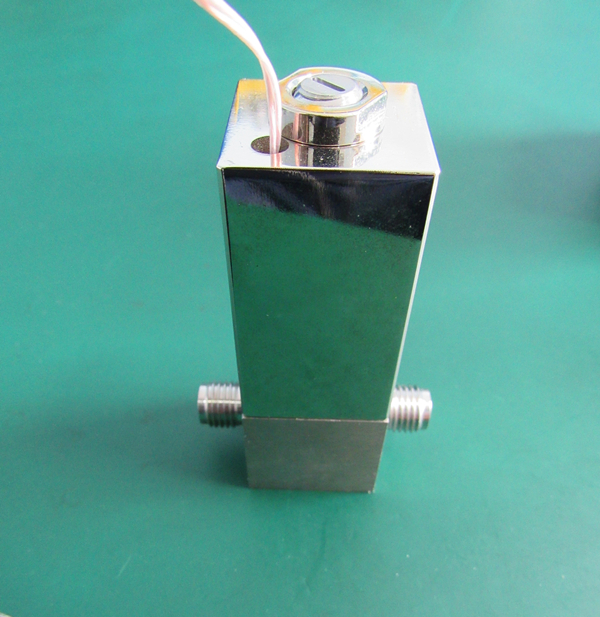

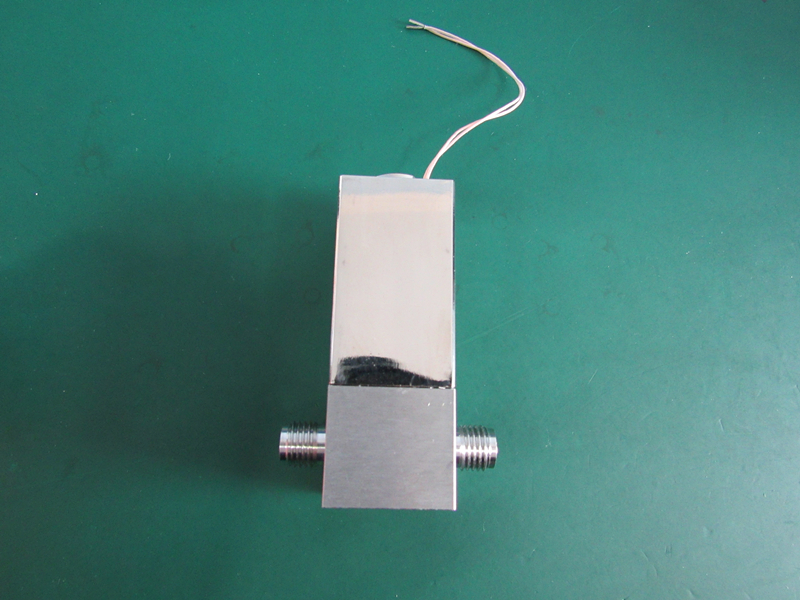

電磁截止閥


1、用途：電磁截止閥一般適用于各種氣路系統對氣體進行開啟與關閉控制，包括對一般性腐蝕性的氣體的開啟與關閉控制。具有較好的耐蝕性和較好的密封性。

2、 流通量:          50       SLM

3、 工作壓差范圍:  0.10～0.50 MPa

4、 耐壓：  1 MPa

5、 工作環境溫度: 5℃ ～ 45℃

6、 漏氣率：?jiǎn)吸c(diǎn)＜1×10-8 atm·cc/sec He

7、 工作電源: 0～24V DC  ≤5W

8、 出入口接頭采用 1/4″ 雙卡套

9、金屬材料：316L

10、工作原理

電磁截止閥利用線圈產生電磁力以控制閥門的運動.線圈不通電時簧片彈力使閥門截止，當給線圈施加24V電壓后，閥門打開，從而達到控制氣體流量的目的。閥口密封墊通常采用氟橡膠，當使用某種特殊腐蝕性氣體時，可更換相應的耐蝕材料。

11、卡套安裝說明

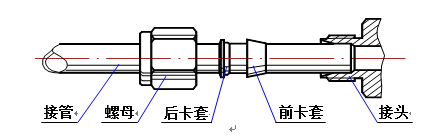

一般用金屬管將質量流量控制器與氣路相連接，在要求不高的情況下也可以用尼龍管或其它較硬的彈性塑料管。雙卡套接頭的連接方法, 如下圖所示。注意箭頭指示的方向是氣流方向, 進出氣方向不能接反。

按上圖所示安裝接管時,在裝上前卡套、后卡套、螺母后,先用手將螺母與接頭擰緊,再用扳手擰緊(國外進口的雙卡套接頭要求用扳手旋轉1.25圈擰緊),以保證不漏氣。注意應該使用雙扳手操作,用一只扳手卡住接頭不動,用另一只扳手旋轉螺母。特別是在拆卸接管時必須使用雙扳手操作,否則會(huì )引起接頭松動,影響密封。

12、注意事項：

          a、 工作直流電壓不高于24V DC

          b、 請注意工作壓差范圍，如超出范圍，電磁閥可能不能正常工作。

          c、 定貨時請看清接頭類型，注意使用的氣體與所采用的密封圈相配套，如采用氨                氣或是其他強烈腐蝕性氣體，請提前聯系。
